Монстр на кварцевых фильтрах. Реинкарнация.

[Артем1978]

Ничего, я упертый)). Если не найду из кучки 606-буду искать 610. Есть достаточно 2N5109, классный транзистор. НО-коллектор на корпусе).Греются, что печки-но не сгорают. И по Кш нормированы. Плюс от этого тоже есть-теплоотдача от кристалла в корпус (а он железный и тоже радиатор) лучше. Минус-сложность охлаждения и могут сеять. Хотя анализатором смотрел-ничего не увидел)

[Артем1978]

Заменил кт606 на 2N5109 (те, что ОЭ, не Нортон). Напряжения на эммитерах: Первый-2,28В второй-3,43В. Руками лучше не трогать-бо-бо . Час работают-полет нормальный. Ток потребления с 440мА упал до 420 мА. Видимо кт606 сюда не очень годятся. Обмеры в динамике на следующей неделе-если дым не повалит)).

[Игорь 2]

Напряжения на эммитерах: Первый-2,28В второй-3,43В.

У меня то же и указано.  Нагретые транзисторы больше шумят, но, по идее, это критично только для первого каскада...

[Артем1978]

Да, греются. Но кт610, я думаю, на уровне кристалла, греются больше. Просто мы этого не в видим )). Вопрос в отводе тепля, дабы градиент в обратку не пошел))). Сейчас куча недорогих, экономичных и тихих вентиляторов существует. Так , на всякий случай

[Артем1978]

Набрали свою температуру около 80 град на "палец" и стоят ровно в своих режимах, не перегреваются).  По даташиту до 200 могут работать. Но экспериментировать не буду-транзисторы жалко

[rtty]

Руками лучше не трогать-бо-бо

Для них же есть радиаторы-ёжики такие, одеваются сверху. В старой аппаратуре встречал. Где-то может и продаются.

[Артем1978]

Добрый день! Игорь подскажите, до какого значения можно уменьшить ток 610-х с ОЭ без существенных потерь в динамике ? Допустим поставить резисторы на 43 Ом в эммитера и уменьшить ток до 50-60мА ?

[Игорь 2]

до какого значения можно уменьшить ток 610-х с ОЭ без существенных потерь в динамике ?

Да не нужно там ток уменьшать, какой тогда смысл городить хороший аппарат.

[Артем1978]

Вас понял)).Оставлю, как есть . Обмеряю повторно, когда доберусь до приборов). Параллельно займусь слабосигналкой, АРУ и УНЧ с фильтром. Результаты выложу обязательно

[Игорь 2]



[ZTM]

Игорь,подскажите пожалуйста,кт610 можно заменить на кт911-913?

[Игорь 2]

кт911-913

По-моему, нет. Слишком у них большие ёмкости, и заточены они под 28 В.

[Артем1978]

Так же, как и КТ606, которые я лепил)). Идеальный вариант-КТ939. Но дорогущие, зараза

[Игорь 2]

Так же, как и КТ606, которые я лепил

Э, не, тень на плетень наводить не нужно - я поднял свои архивы, и выяснил, что КТ606 я довольно успешно применял в любительских изделиях, благо, в никелевых корпусах стоили они сущие копейки, да и сейчас за 30 руб. найти можно.
Единственное условие, которое я всегда обозначал - монстровые схему рассчитаны на транзисторы с беттой не менее 50 , вот по этому параметру и нужно отобрать КТ606.
Ясное дело, что на 30 МГц при питании 12 В, они могут проигрывать КТ610, но на 9 МГц работать хуже не могут.

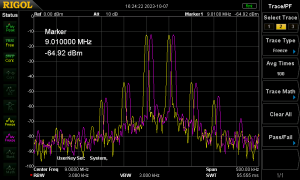

На скрине ниже проверка третьего каскада сильносигналки 0132, на входе 2*200 мВ, с выхода сигнал снимается на 50-омный вход анализатора через 200 Ом - фактически, тот же режим, что и по жизни в схеме.
Жёлтый трек - работает КТ610 с беттой 80, сиреневый - КТ606Б с беттой 60.
Несложно заметить, что разницы нет никакой...

[Игорь 2]

Так же, как и КТ606, которые я лепил

Э, не, тень на плетень наводить не нужно - я поднял свои архивы, и выяснил, что КТ606 я довольно успешно применял в любительских изделиях, благо, в никелевых корпусах (именно он у меня и стоит - см. фото) стоили они сущие копейки, да и сейчас за 30 руб. найти можно.
Единственное условие, которое я всегда обозначал - монстровые схему рассчитаны на транзисторы с беттой не менее 50 , вот по этому параметру и нужно отобрать КТ606 - см. следующий пост .
Ясное дело, что на 30 МГц при питании 12 В, они могут проигрывать КТ610, но на 9 МГц работать хуже не могут.
На скрине ниже проверка 3 каскада сильносигналки 0132, на входе 2*200 мВ, с выхода сигнал снимается на 50-омный вход анализатора через 200 Ом - фактически, тот же режим, что и по жизни в схеме.
Жёлтый трек - работает КТ610 с беттой 80, сиреневый - КТ606Б с беттой 60.
Несложно заметить, что разницы нет никакой...
