Усилители мощности на современных транзисторах

[Ut1lw]

Просто напараллелить косичек побольше.

Это как? Я думал параллелить жилы в одной косичке.

[Игорь 2]

С ключевыми полевиками?

[Ut1lw]

Ну да.

[Игорь 2]

Я думал параллелить жилы в одной косичке.

Да-да, просто проводов лишних сунуть.

[Игорь 2]

Но есть некоторые нюансы, к примеру, две косички в одном окне бинокля не дают снижение индуктивности рассеяния вдвое по отношению к одной , там снижение порядка 33% (на 33 МГц 12.8 и 9.7 Ом) а в разных окнах - дают.
Просто даю данные измерений, теоретической базы не подводил...

[Ut1lw]

Ага!

[Игорь 2]

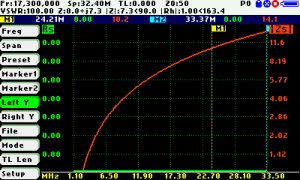

Вот КЗ вторички с одной косичкой...
А вот здесь http://analogtrx.com/SMF/index.php?topic=50.msg23494#msg23494 - с двумя...

[Игорь 2]

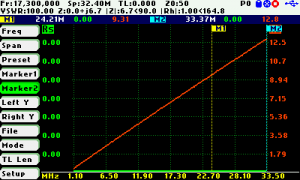

Вот просто 4 миллиметровых провода продеты в тот же бинокль. По два витка.  Без свивки...

[Ut1lw]

С косичкой -шикарно! Разница впечатляет!

[Игорь 2]

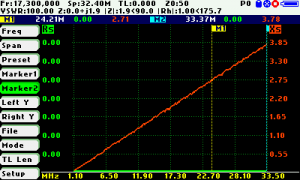

Фирменный транс RF2061 1:3...

[Игорь 2]

С косичкой -шикарно!

А я про что...

[Ut1lw]

А этот еще лучше!

[Игорь 2]

Ну да, только там три витка и один в первичке. Плюс экзотический коаксиал вдет. Греется, собака, но свои 500 Вт с него снимаю...

[Игорь 2]

До кучи...

[Ut1lw]

Так этот с перв. на трубках.
