Дублирую свою тему семилетней давности с ve3kf
Как и обещал, решил выложить данные по своим замерам одной из самых распространённых деталей в SSB-строении. Тем более, что полных данных по ним нигде никогда не видел.
Итак, начал с того, что промерял все свои ЭМФ- все, имели индуктивность обмоток 1.3+-0.1 мГн, сопротивление 90...110 Ом. В качестве испытуемого решил взять ЭМФ-11Д-500-3.5Н.
Первым же вопросом, который возникает при исследовании любого фильтра, является вопрос его правильного согласования для минимальных потерь мощности. Понятно, что НИГДЕ (!
) я этой информации не нашёл. Пришлось замерять самостоятельно. Цифры получились следующие-
при работе с 3.3 кОм, потери в ЭМФ составляли 16 дБ
10 кОм- 13 дБ
27 кОм- 11 дБ
51 кОм- 13 дБ.
Первый шаг сделан, и получены сразу два ответа на естественные вопросы-характеристическое сопротивление моего (полагаю, и всех подобных) ЭМФ находится в районе 27 кОм, при потерях- 11 дБ. К слову, проверил ещё один ЭМФ, и получил 15 дБ. КПД ниже, чем у паровоза... Причём специально проверил- изменение сопротивления нагрузки не приводит к увеличению выходной мощности- пик достигается именно при 27 кОм на входе, и том же на входе.

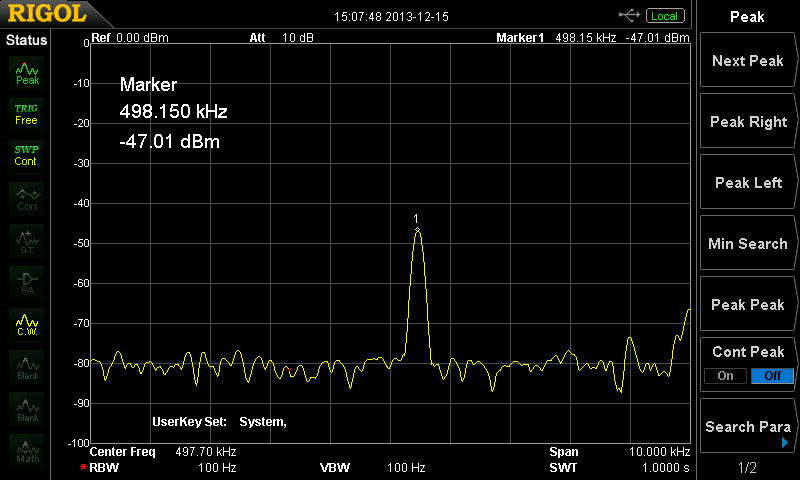

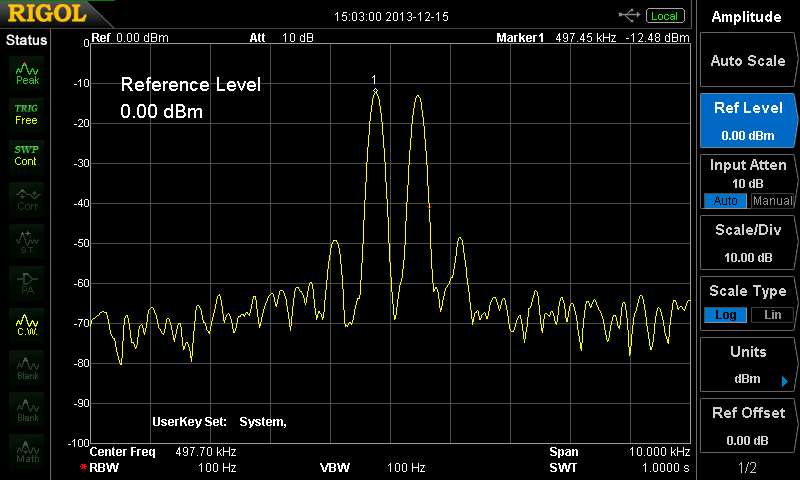

Переходим к АЧХ фильтра, предварительно его согласовав...
